Instructions d'installation et d'utilisation de nimbus® R

À travers un procédé linéaire et guidé, l’installation d’un nimbus® R devient une opération facile.

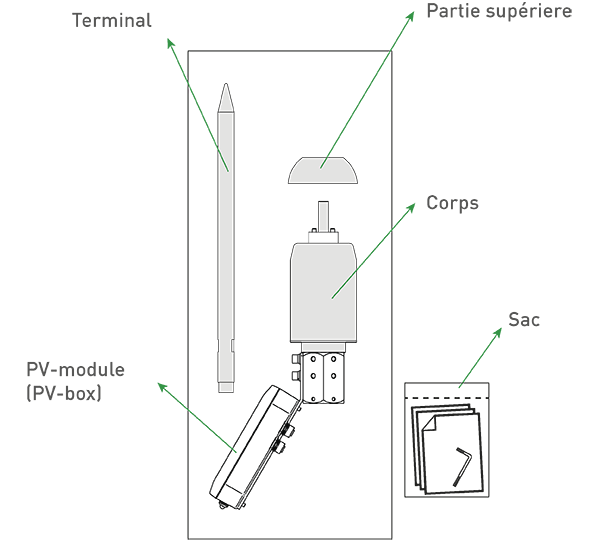

1. Déballage

Vérifies les informations suivantes avant de démarrer l’installation :
Montage au niveau du sol
Gants

IEC-60903 et EN-60493

Manipuler avec soin
Outils nécessaires

Clé Allen M4 (incluse)
Clé Allen M6 (non incluse)
Wrench (non incluse)

N'ouvrez pas la boite PV

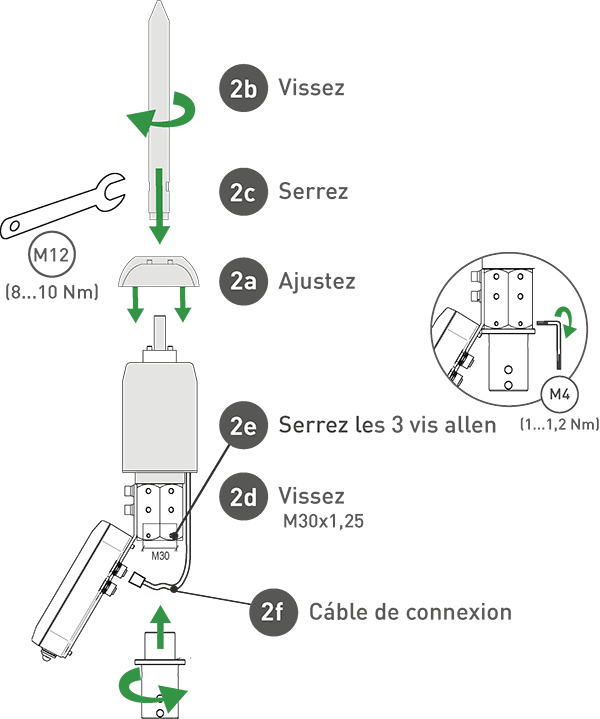

2. Assemblage

nimbus® R

Attention

Une fois connecté, évitez tout contact direct avec le paratonnerre pendant que vous attendez l'exécution d'un test à distance demandé à un R-tester (cela peut prendre quelques minutes et sera indiqué sur le nimbus® R par une LED clignotante sur le bord inférieur de la PV box).

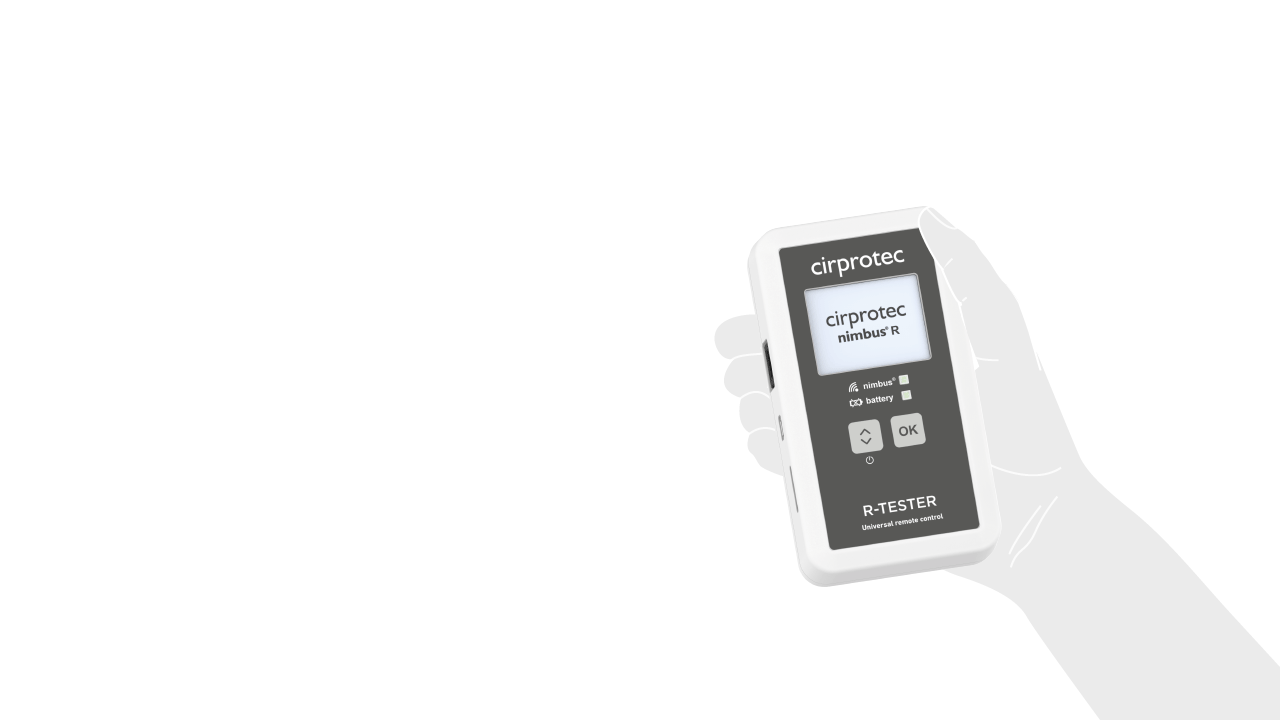

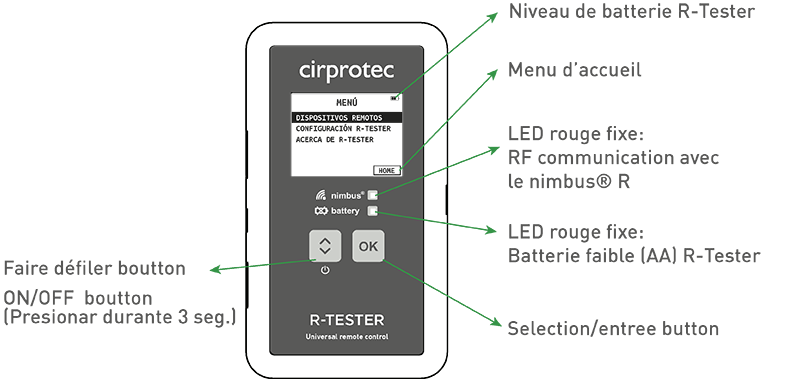

R-Tester

T. Test à distance

Connectivité et vérification

Un test doit être réalisé avant l’installation sur le mât pour confirmer que le paratonnerre est correctement connecté au module PV. Résultats des tests à distance

  • OK

L’électronique de streamer est ok

  • Hors de portee

Oops! Connexion a été perdue, réessayez

  • Échouer

L’électronique atteint la fin de sa durée de vie

3. Installation

Réaliser un test avant l’installation sur le mât pour confirmer que le paratonnerre est correctement connecté au module PV. Pour optimiser l’installation, tenir compte des considérations suivantes.

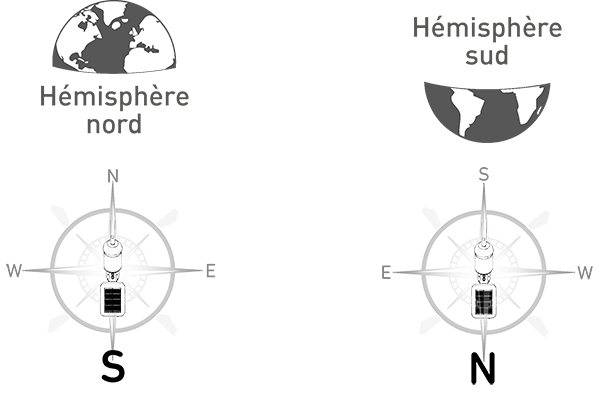

1. Orientes le module PV selon votre emplacement

2. Si nécessaire, ajustez pour mieux orienter PV vers S ou N (+/- 60º)

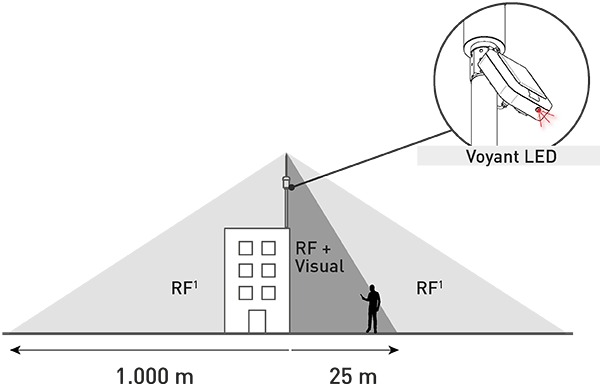

3. Plage de distance pour le test à distance depuis R-TESTER

RF: Plage de radiofréquence

Évite de préférence les situations avec plus de 2 ou 3 murs/sols entre le R-Tester et nimbus® R fro NLOS (pas de ligne visuelle).

T. Test à distance

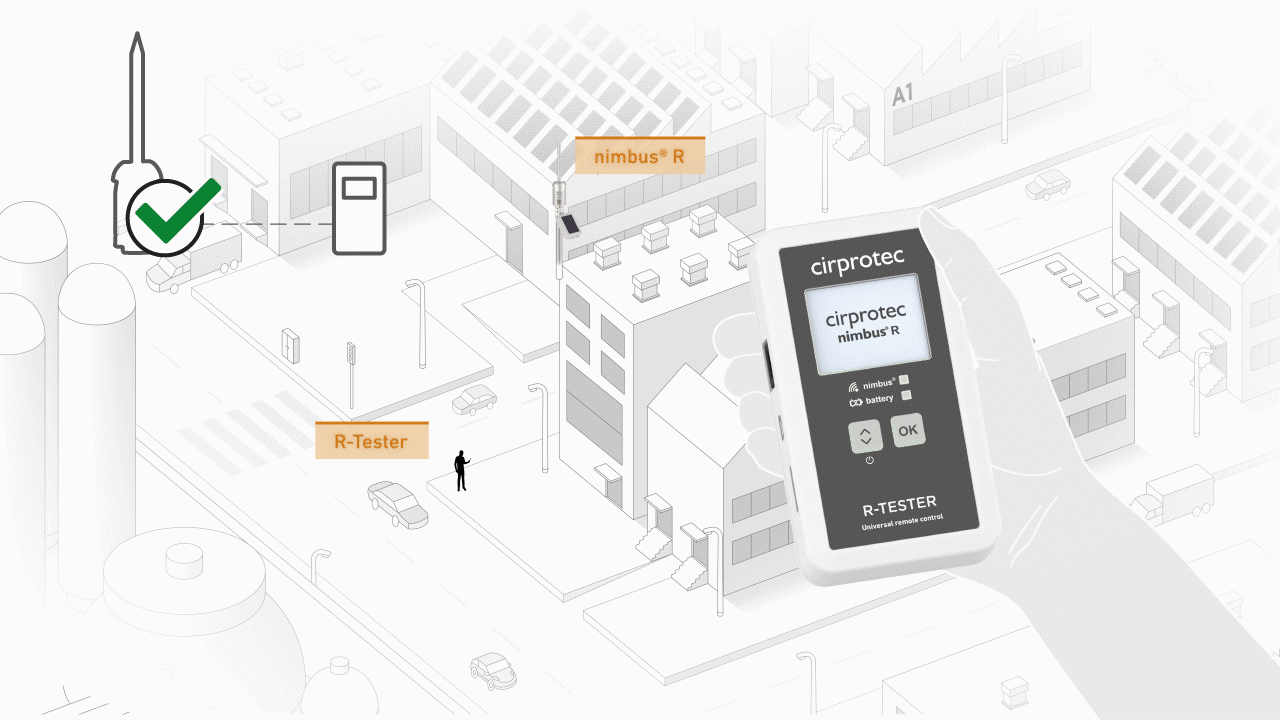

Test de nimbus® pour vérifier l’état des composants électroniques du paratonnerre

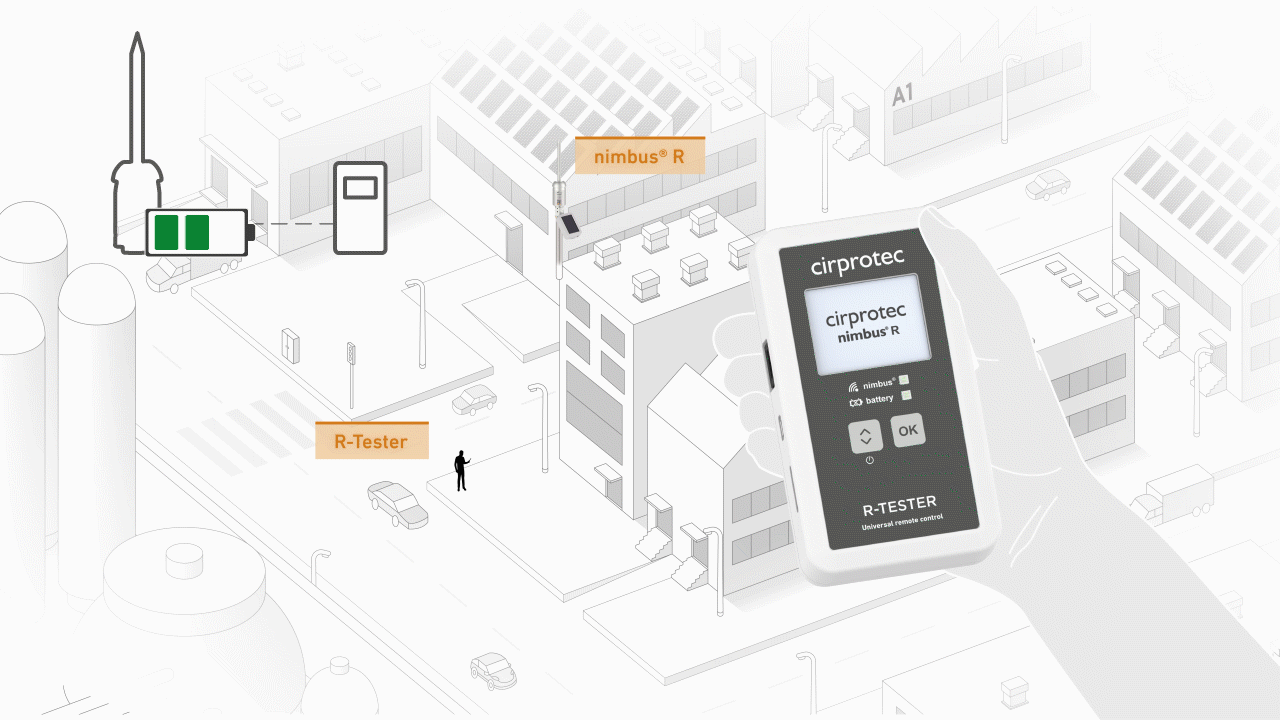

Vérifier la batterie du module PV
