Ferme solaire
Pourquoi protéger une ferme solaire contre les surtensions ?
Les fermes solaires ou champs photovoltaïques sont des installations de grandes dimensions placées au sol et généralement situées dans de vastes zones ouvertes. En raison de leur grande surface exposée et des grandes longueurs de conducteurs, ces installations sont exposées à un risque élevé de surtensions transitoires causées par des phénomènes atmosphériques.
Il est essentiel de disposer de protecteurs de surtensions pour maintenir l’intégrité de l’installation, éviter les arrêts de fonctionnement, garantir la sécurité des personnes et respecter les réglementations.
La norme d’installation IEC 61643-32 décrit les mesures de protection dans ce type d’installations, qui se caractérisent généralement par des systèmes de liaison équipotentielle fortement imbriqués, généralement équipés de nombreuses prises de terre. Les cadres et la structure de support des panneaux photovoltaïques doivent être connectés au système de mise à la terre.
La conception correcte de ces systèmes doit prendre en compte les éléments suivants :
- Liaison équipotentielle.
- Conception du système de mise à la terre.
- Type de configuration : avec onduleur central ou avec onduleur string.
De quoi avons-nous besoin pour notre installation ?

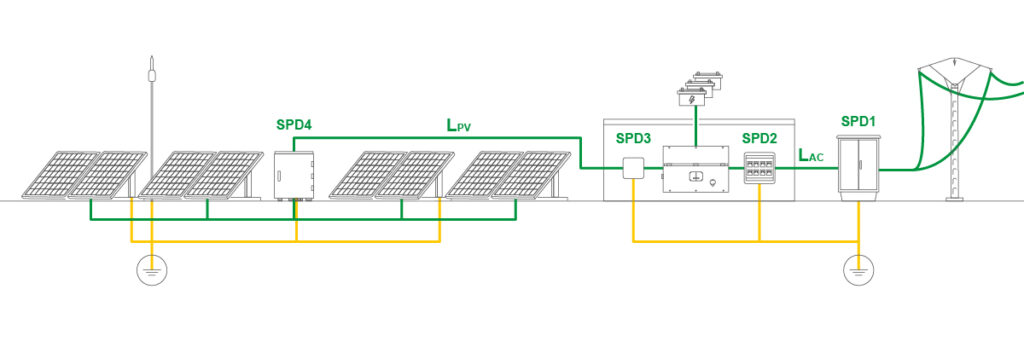

Pour sélectionner les protecteurs de surtensions (SPD), nous devons différencier les deux différentes configurations, à savoir celle avec onduleur central et celle avec onduleurs string.
| Ferme solaire | ||
| Configuration | Avec onduleur central | Avec onduleurs string |
| LAC | >10 m | >10 m |
| LPV | >10 m | >10 m |
| SPD1 | AC Type 1+2 | AC Type 1+2 |
| SPD2 | AC Type 1+2 | AC Type 1+2 |
| SPD3 | PV Type 1+2 | PV Type 2 |
| SPD4 | PV Type 1+2 | PV Type 2 |
Les installations avec onduleur central comportent un grand nombre de câbles de courant continu. Des protecteurs de type 1+2 seront installés à la fois du côté CC et du côté CA.
En revanche, dans les installations avec onduleurs string, une grande partie du câblage est déplacée du côté CC vers le côté CA et il suffit d’installer des protecteurs de type 2 du côté CC pour limiter les courants partiels de la foudre.
| Ferme solaire | |
| Type | Gamme |
| AC Type 1+2 | PSC 12,5 |
| PV Type 1+2 | PSC YPV |
| PV Type 2 | PSM YPV |
1

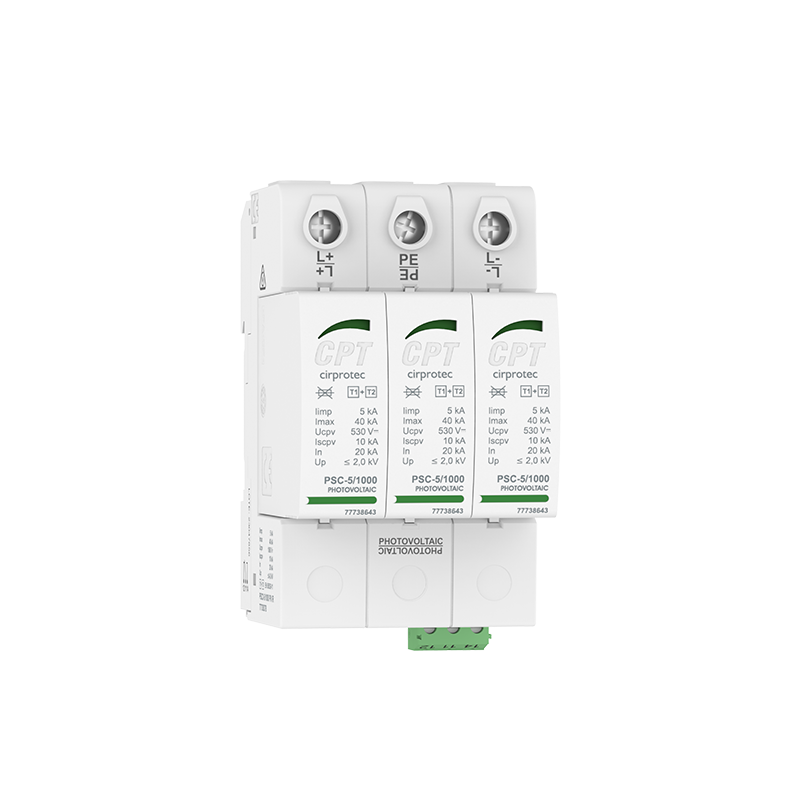

Protecteurs surtensions transitoires (SPD)
DIN RAIL – IEC TYPE 1+2 PV
PSC YPV
Protecteur avec Iimp (10/350) : 5 kA. YPV Format débrochable.
Surtensions
1

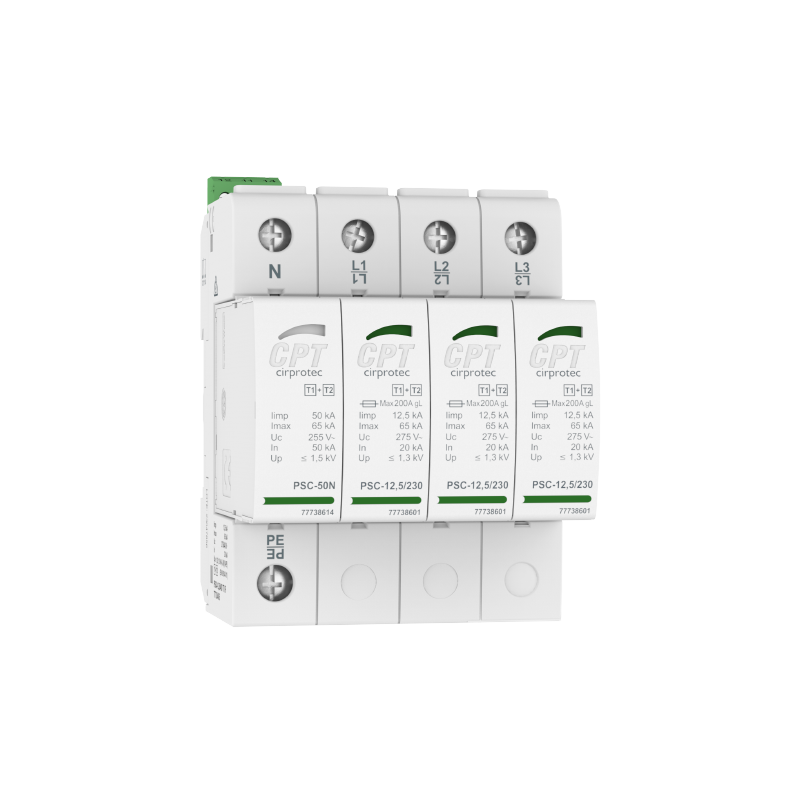

Protecteurs surtensions transitoires (SPD)
DIN RAIL – IEC TYPE 1+2
PSC 12,5
Protecteur avec Iimp (10/350) : 12,5 kA. Format débrochable.
Surtensions
4

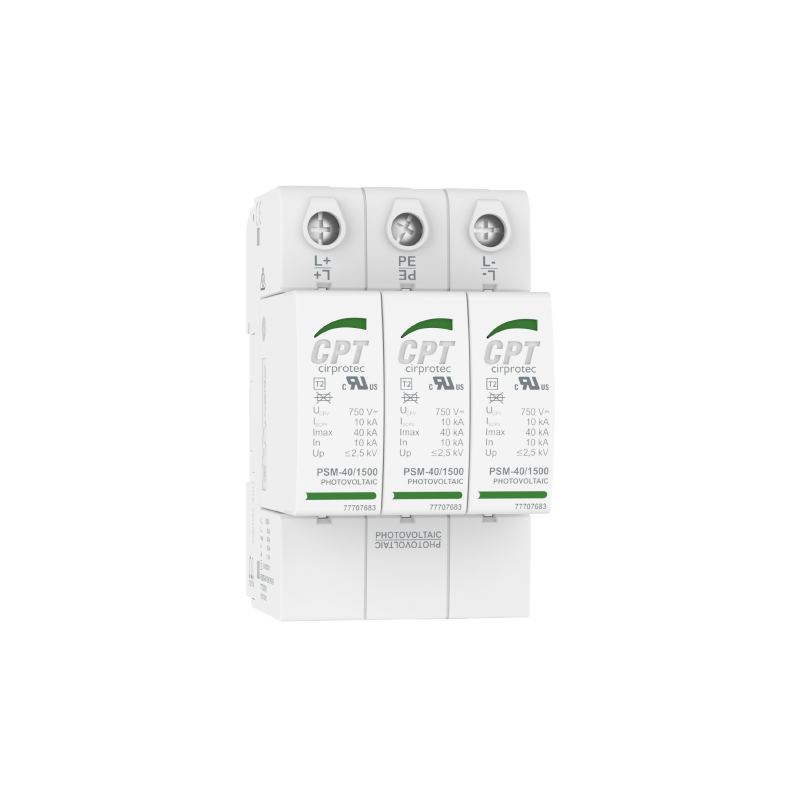

Protecteurs surtensions transitoires (SPD)
DIN RAIL – IEC TYPE 2 PV
PSM YPV
Protecteur avec Imax (8/20) : 40 kA. YPV Format débrochable.
Surtensions
nimbus® Project Designer
La solution complète de protection pour chaque application peut nécessiter un Système de Protection contre la Foudre (SPCF). Notre logiciel est gratuit et vous permet d’effectuer une analyse des risques et de résoudre le projet géométrique avec sa liste de matériaux.
