Protección de edificios
Edificios comerciales e industriales
¿Por qué proteger un edificio comercial o industrial contra sobretensiones?
Proteger edificios contra sobretensiones desempeña un papel crucial en la salvaguarda de equipos electrónicos y maquinaria, particularmente en entornos industriales donde la seguridad de los trabajadores es prioritaria. Al prevenir fallas en sistemas críticos, como sistemas de seguridad y controles de maquinaria, no solo se protege la inversión en equipos, sino que también se promueve un entorno laboral seguro.
Además, esta medida es esencial para evitar interrupciones no planificadas, manteniendo la eficiencia operativa y previniendo pérdidas económicas. Asimismo, la protección contra sobretensiones contribuye a prevenir daños estructurales, representando una inversión a largo plazo al evitar costosos daños en entornos industriales con sistemas más complejos, donde las sobretensiones pueden causar daños significativos.

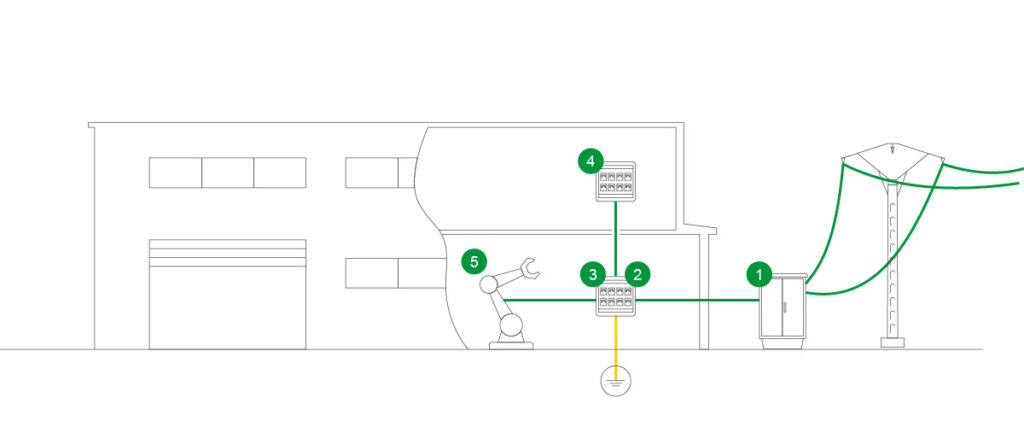

¿Qué podemos necesitar para nuestra instalación?
Se presentan dos escenarios distintos en función de la instalación o no de un sistema de pararrayos.
1
Protectores sobretensiones transitorias (DPS)
DIN RAIL – IEC TIPO 1
CSH 25
Protector con Iimp (10/350): 25kA. Monofásicos y trifásicos. Formato desenchufable.
Sobretensiones
2
Protectores sobretensiones transitorias (DPS)
DIN RAIL – IEC TIPO 1+2
PSC 25
Protector con Iimp (10/350): 25kA. Formato desenchufable.
Sobretensiones
3
Protectores sobretensiones permanenetes (POP)
POP+DPS (bobina)
V-CHECK 4RPT
Protector combinado POP + DPS de tipo 2 trifásico. Actuación sobre bobina de emisión o máxima.
Sobretensiones
4
Protectores sobretensiones transistorias (DPS)
DIN RAIL – IEC TIPO 2
PSM 40
Protector con Imax (8/20): 40kA. In: 20kA. Formato desenchufable.
Sobretensiones
5
Protectores sobretensiones transitorias (DPS)
DIN RAIL – IEC TIPO 2+3
PSM 20
Protector con Imax (8/20): 20kA; In: 10 kA. Formato desenchufable.
Sobretensiones
6
Protección externa contra el rayo - Nimbus®
Pararrayos – Sistema de captación
Nimbus® R
Pararrayos PDC/ESE con tecnología de verificación a distancia.
Rayos
1
Protectores sobretensiones transitorias (DPS)
DIN RAIL – IEC TIPO 1
CSH 25
Protector con Iimp (10/350): 25kA. Monofásicos y trifásicos. Formato desenchufable.
Sobretensiones
2
Protectores sobretensiones transitorias (DPS)
DIN RAIL – IEC TIPO 1+2
PSC 25
Protector con Iimp (10/350): 12,5kA. Formato desenchufable.
Sobretensiones
3
Protectores sobretensiones permanenetes (POP)
POP+DPS (contactor)
V-CHECK 4RC
Protector combinado POP + DPS de tipo 2 trifásico. Actuación sobre contactor.
Sobretensiones
4
Protectores sobretensiones transistorias (DPS)
DIN RAIL – IEC TIPO 2
PSM 40
Protector con Imax (8/20): 40kA. In: 20kA. Formato desenchufable.
Sobretensiones
5
Protectores sobretensiones transitorias (DPS)
DIN RAIL – IEC TIPO 2+3
PSM 20
Protector con Imax (8/20): 20kA, In: 10kA. Formato desenchufable.
Sobretensiones
nimbus® Project Designer
La solución completa de protección de cada aplicación puede requerir un SPCR (Sistema de Protección Contra el Rayo). Nuestro software es gratuito y permite hacer el análisis de riesgo y resolver el proyecto geométrico con su lista de materiales.
